Giunto flessibile
giunto tipo T
campo di applicazione
Condotta idrica in pressione/a caduta (acqua potabile, fognature, ecc.);
Posa interrata o fuori terra, con una pendenza di posa non superiore a 20% (fuori terra) o 25% (interrata).
Specifiche chiave
| Intervallo DN: | DN80–2000 |
| Classe di pressione / PFA: | 40 bar (DN80–300) 30 bar (DN350–600) 25 bar (DN700–2000) |
| Angolo di deflessione (θ): | 4° (DN80–300) 3° (DN350–600) 2° (DN700–2000) |
Principio di tenuta

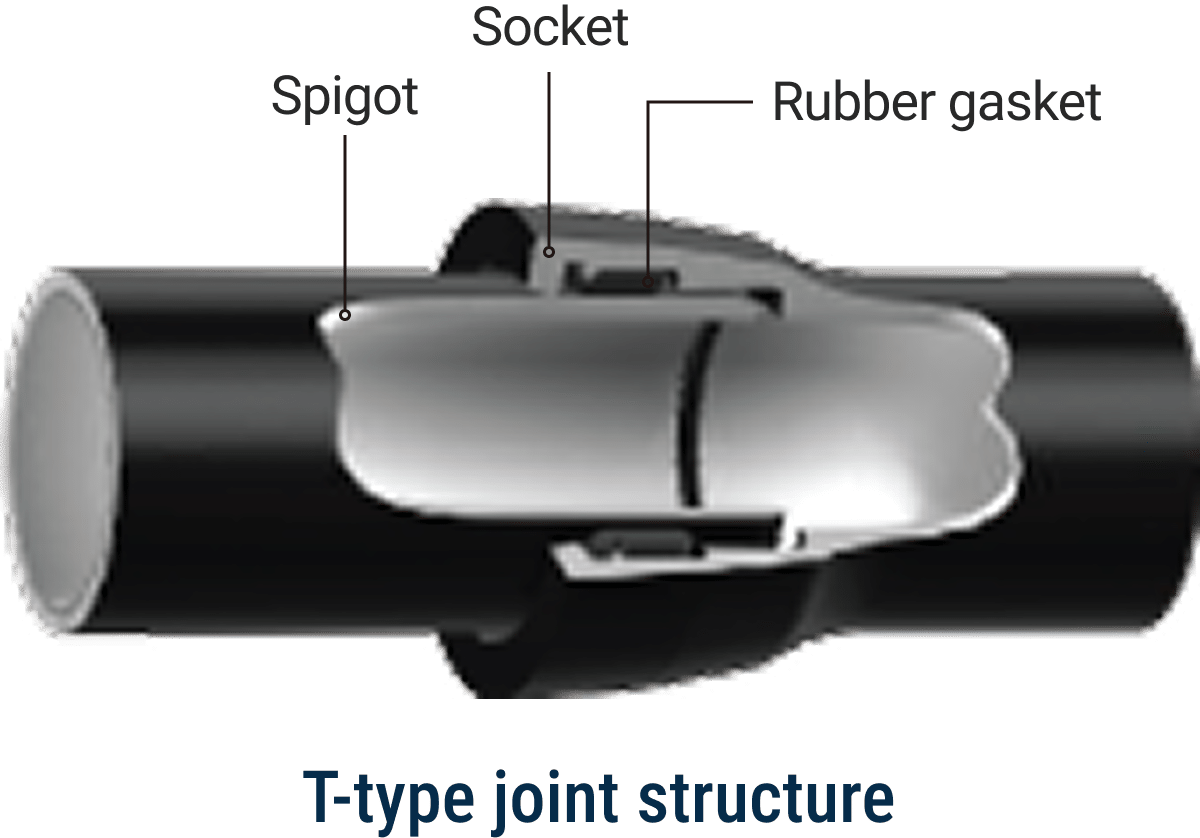

Il giunto tipo T è sigillato da un anello di tenuta in gomma all'interno della presa.
Quando l'estremità liscia viene inserita, l'anello di tenuta si deforma e viene pre-teso. Ciò crea una pressione di contatto tra il tubo, la guarnizione e la presa. Sotto pressione operativa, questo effetto viene ulteriormente potenziato, in modo che il giunto agisca come una connessione autoserrante e fornisca una tenuta affidabile.
Caratteristiche del giunto
Il giunto tipo T è un giunto a bicchiere flessibile, facile da installare e che garantisce una buona tenuta.
Consente un certo grado di deflessione e può quindi accogliere lievi variazioni di direzione, nonché un limitato assestamento del sottosuolo. Tuttavia, il giunto non è bloccato per forza in direzione longitudinale e non è resistente alla trazione. Ciò significa che non è in grado di trasmettere in modo sicuro le forze assiali. Di conseguenza, sono generalmente richiesti blocchi di spinta o, in alternativa, sistemi autoancoranti in corrispondenza di cambi di direzione, punti terminali o altri punti soggetti a sollecitazione.
