Giunto flessibile
Giunto tipo XT2
campo di applicazione
Condotte in pressione e non in pressione per acqua potabile, fognature e altre applicazioni infrastrutturali.
Adatto per installazione fuori terra e interrata dove è richiesto un giunto a manicotto a innesto flessibile. Il giunto tipo XT2 è utilizzato per l'installazione di tubi in ghisa sferoidale standard e consente una deviazione angolare entro i limiti dimensionali specificati.
Specifiche chiave
| Intervallo DN: | DN80–2600 |
| Classe di pressione / PFA: | 40 bar (DN80–300) 30 bar (DN350–600) 25 bar (DN700–2600) |
| Angolo di deflessione (θ): | 5° (DN80–300) 4° (DN350–500) 3° (DN600–800) 2° (DN900–1000) 1,8° (DN1200-2600) |

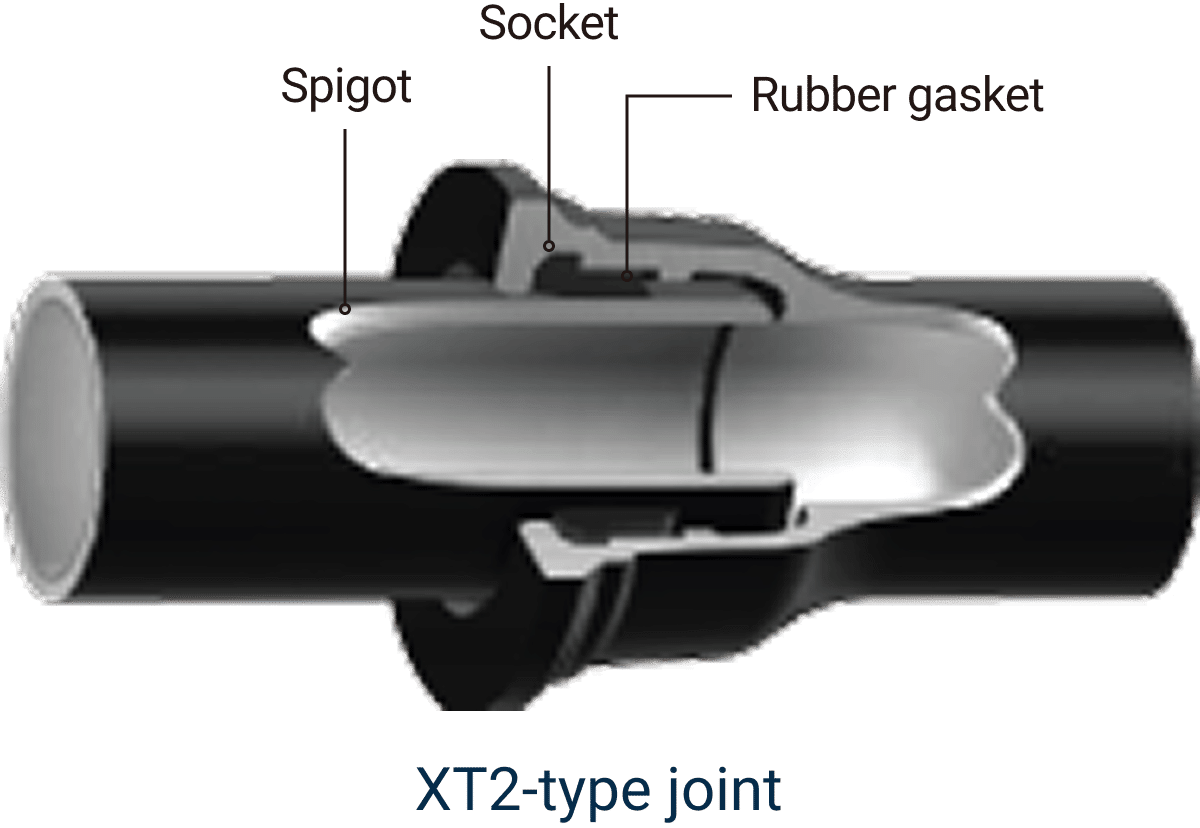

Principio di tenuta
Il giunto tipo XT2 è sigillato da un anello di tenuta in gomma posizionato all'interno della calza.
Quando l'estremità liscia viene inserita nella presa, l'anello di tenuta viene compresso e crea una pressione di contatto tra il tubo, la guarnizione e la presa. Ciò garantisce una connessione a tenuta stagna e flessibile. Sotto pressione operativa, l'effetto di tenuta è ulteriormente potenziato, permettendo al giunto di agire come una connessione autosigillante.
Rispetto al giunto di tipo T, il giunto di tipo XT2 utilizza una geometria modificata della sede e della guarnizione. Ciò supporta prestazioni di tenuta affidabili su un intervallo DN più ampio e consente un'installazione efficiente.
Caratteristiche del giunto
Il giunto tipo XT2 è un giunto a manicotto a spinta flessibile progettato per una facile installazione e prestazioni di tenuta affidabili.
Permette la deflessione angolare e pertanto può accogliere lievi variazioni di direzione, nonché un limitato cedimento del sottosuolo. Tuttavia, il giunto non è assialmente vincolato e non trasmette forze assiali.
Pertanto, sono generalmente necessari blocchi di spinta o sistemi di giunto autoancoranti in corrispondenza di curve, punti terminali o altri punti soggetti a forze assiali.
Il giunto tipo XT2 è adatto per diametri maggiori rispetto al giunto tipo T ed è disponibile fino al DN2600 secondo le tabelle dimensionali del produttore.
